建設背景

隨著經濟的快速發展，工業信息技術的不斷進步，在國家政策的大力推動下，生產制造廠區的管理和運維正朝著科技、智慧的方向前行。眾智軟件運用大數據、云計算、物聯網等技術手段打造出了數字化智慧工廠綜合管理系統。

系統概述

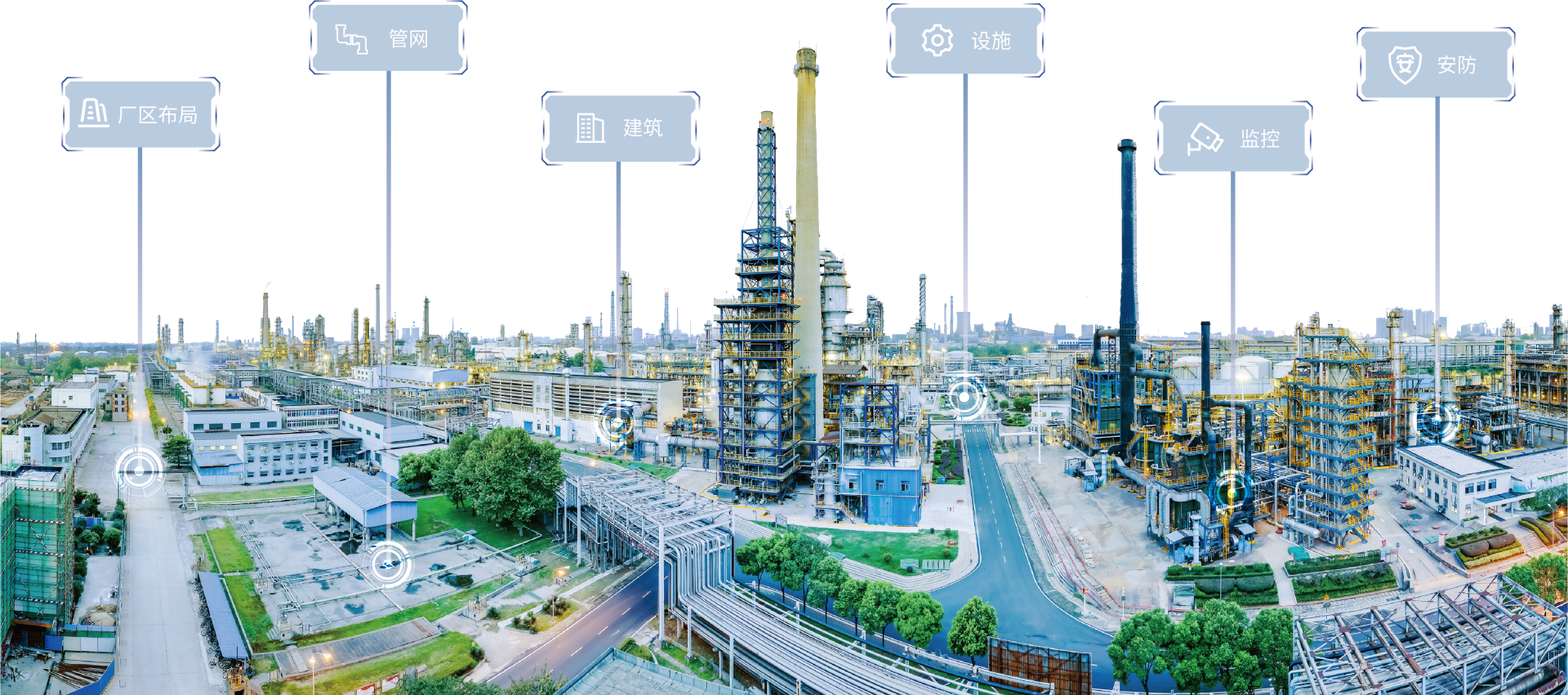

系統在公司自主研發的三維平臺WISEMAP基礎上結合BIM技術，融入廠區布局、管網、建筑、設施、監控、安防等數據形成空間信息模型SIM，與廠區專屬APP和物聯傳感組成的感知網絡一起，實現了對生產廠區資產和運維的科學管理。

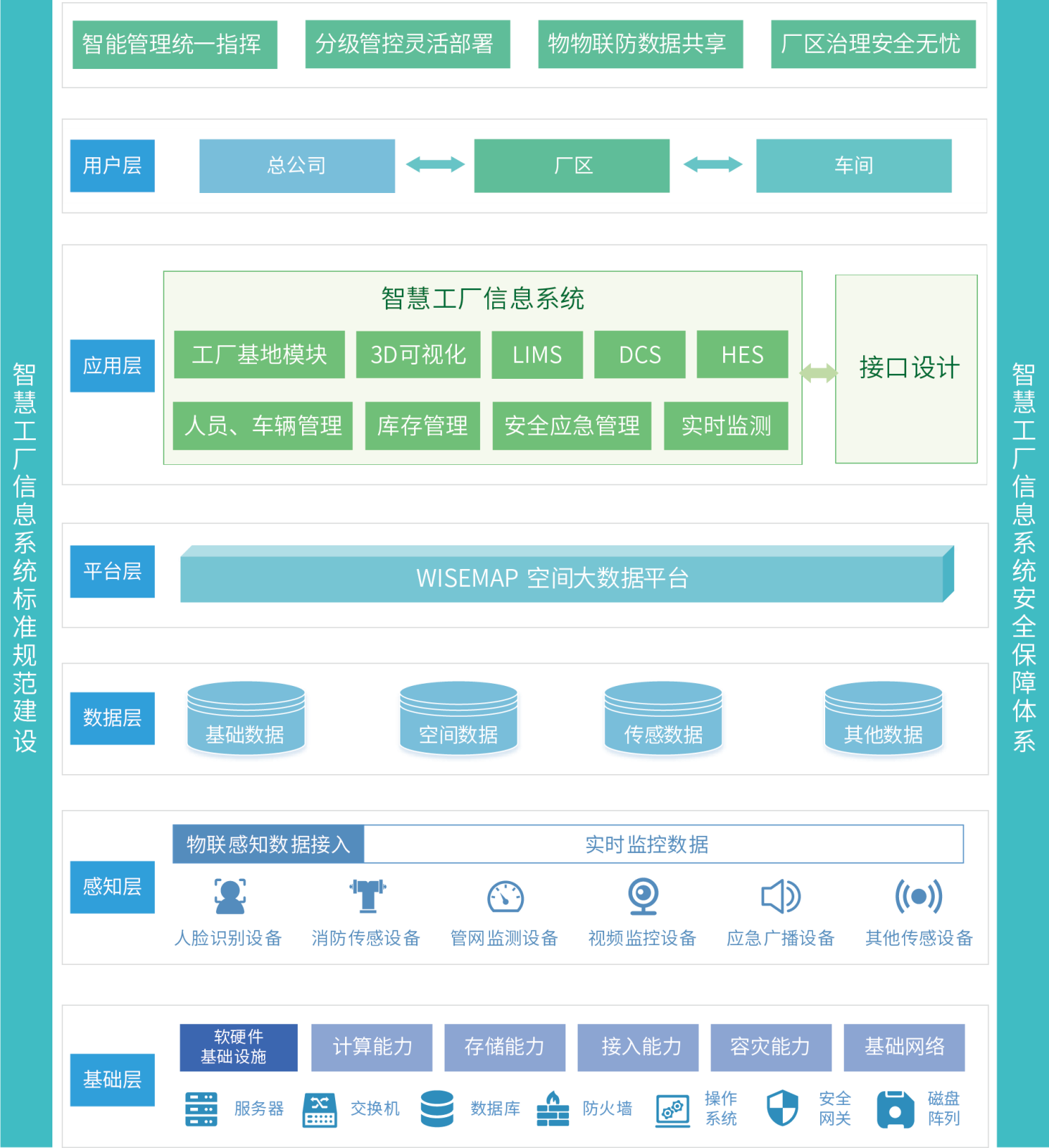

總體架構

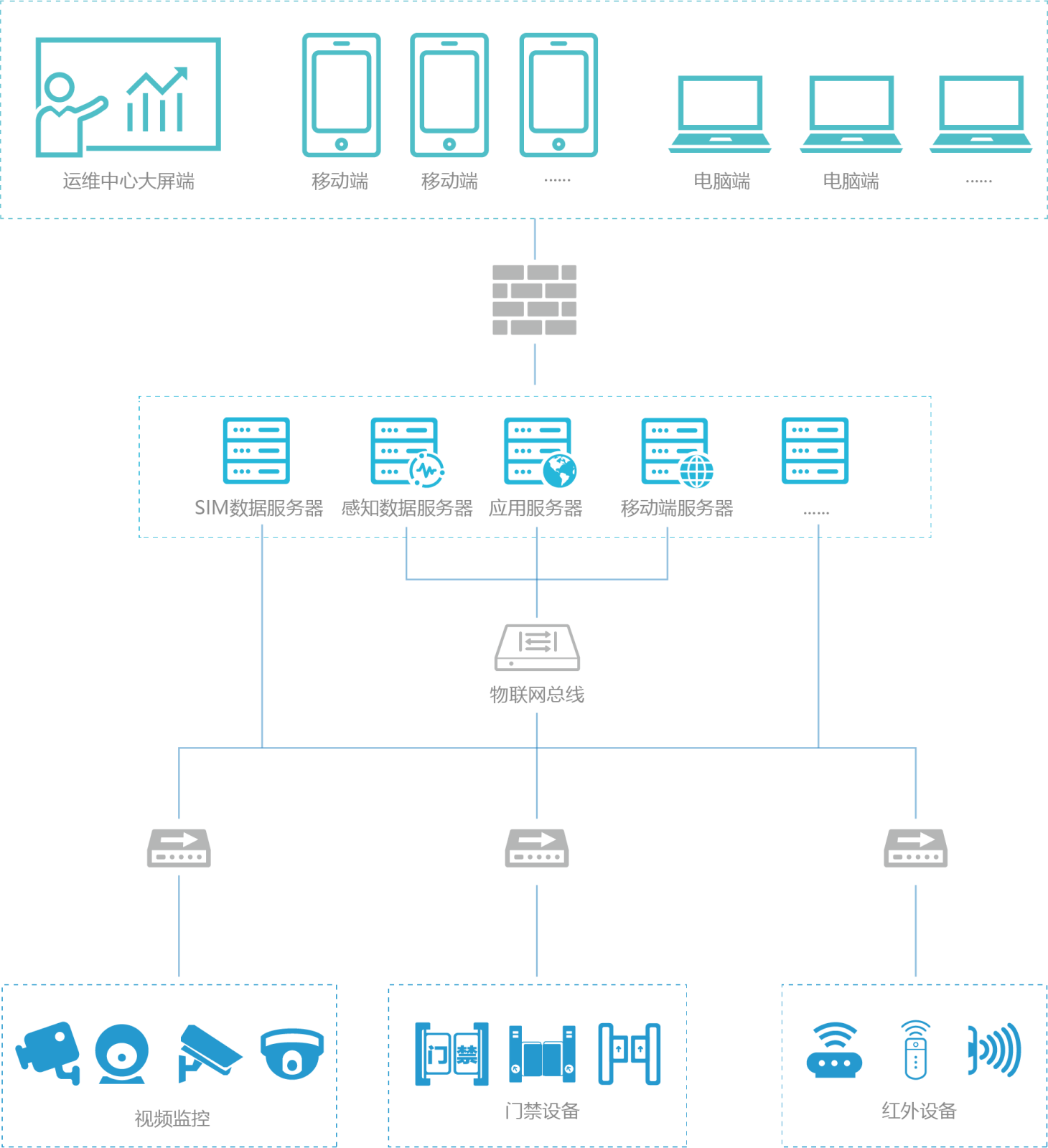

網絡拓?fù)?/span>

系統建設

1.空間大數據平臺

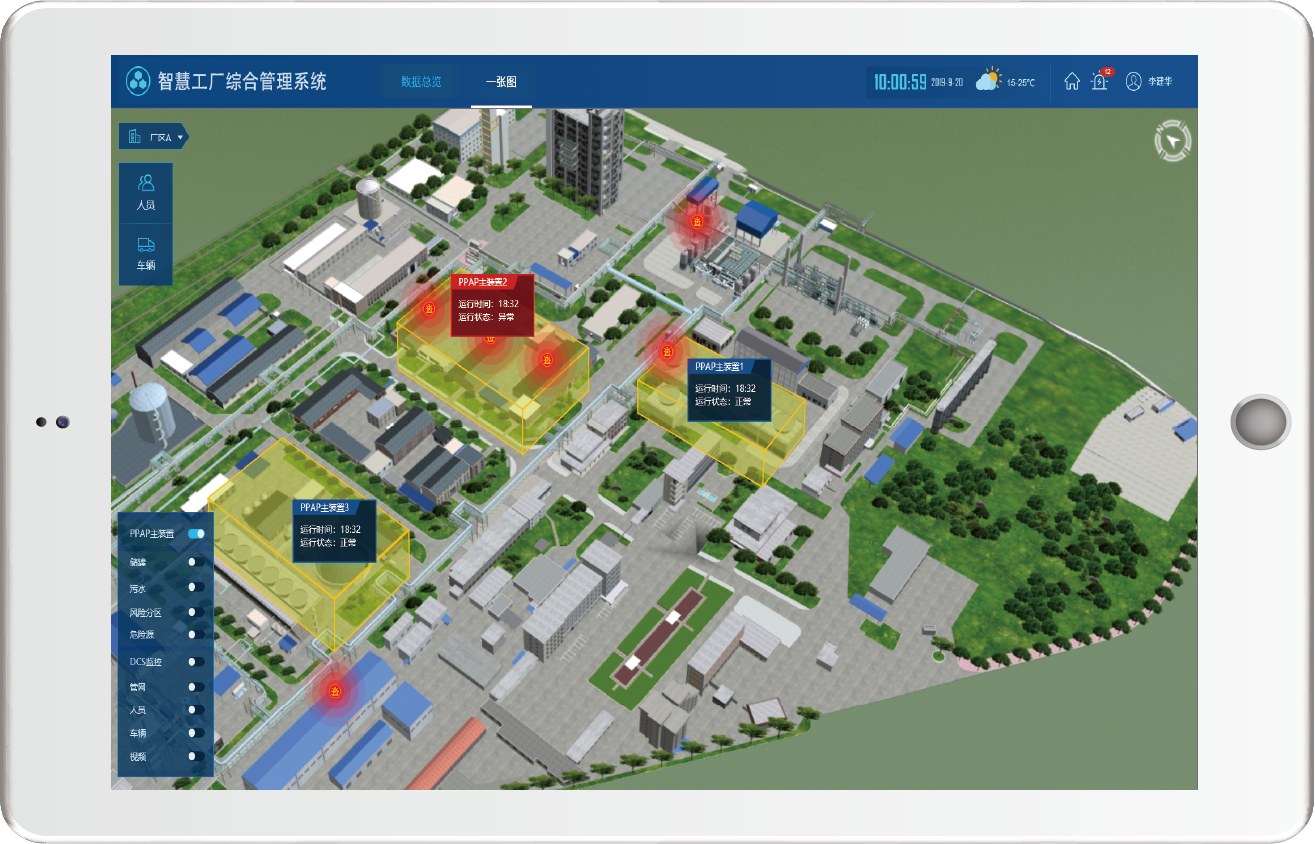

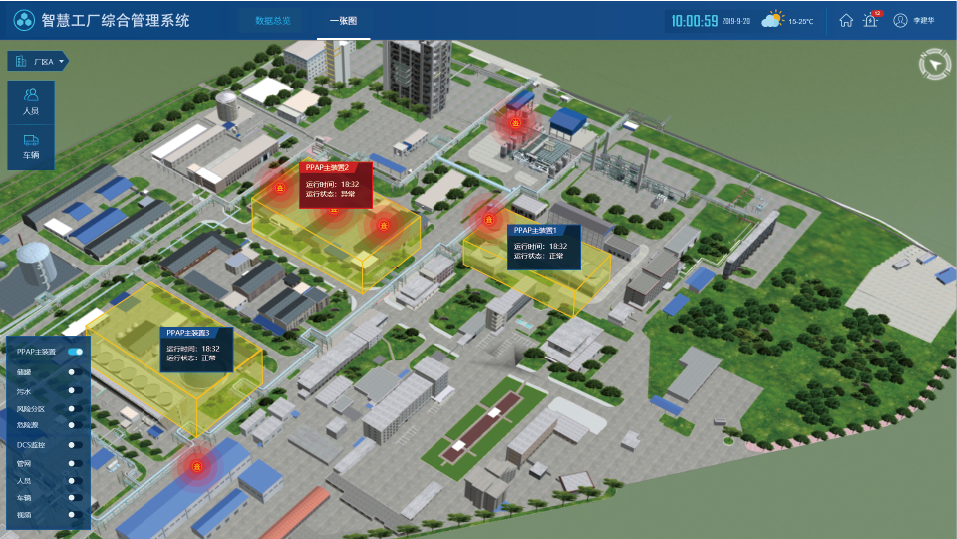

系統整合廠區的基礎、空間和傳感三大類數據，建立覆蓋整個生產工廠的數據中心，可在三維大場景中查看、瀏覽各廠區的具體信息。

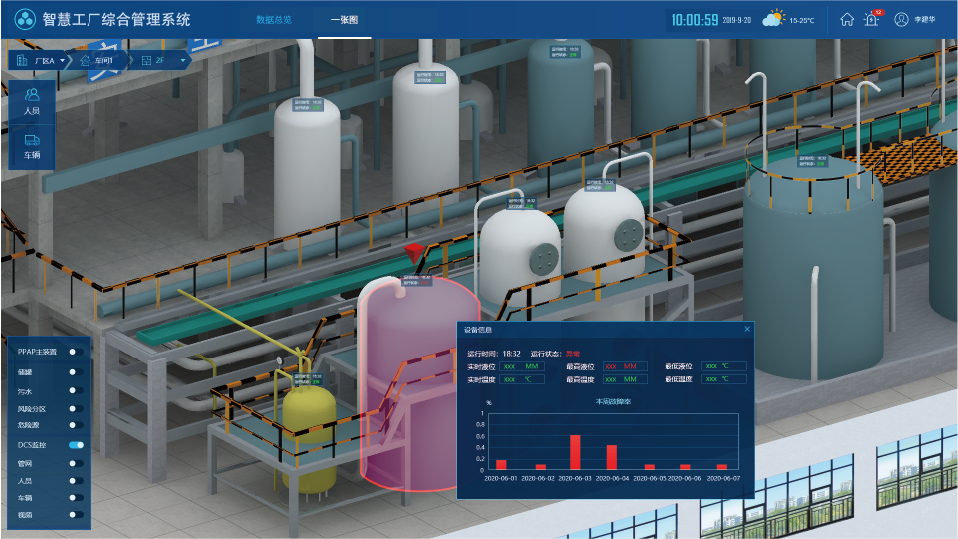

2.生產過程監控

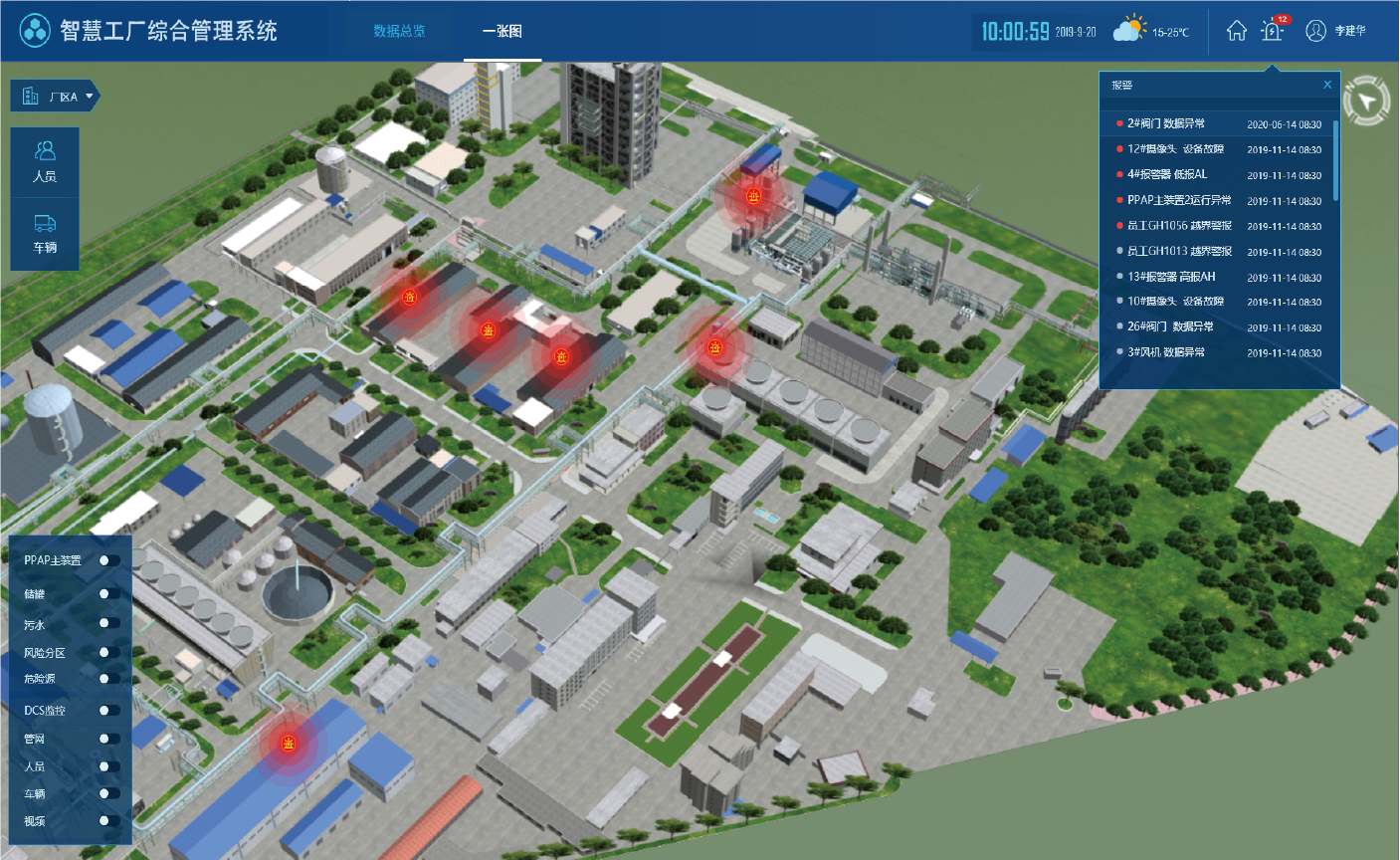

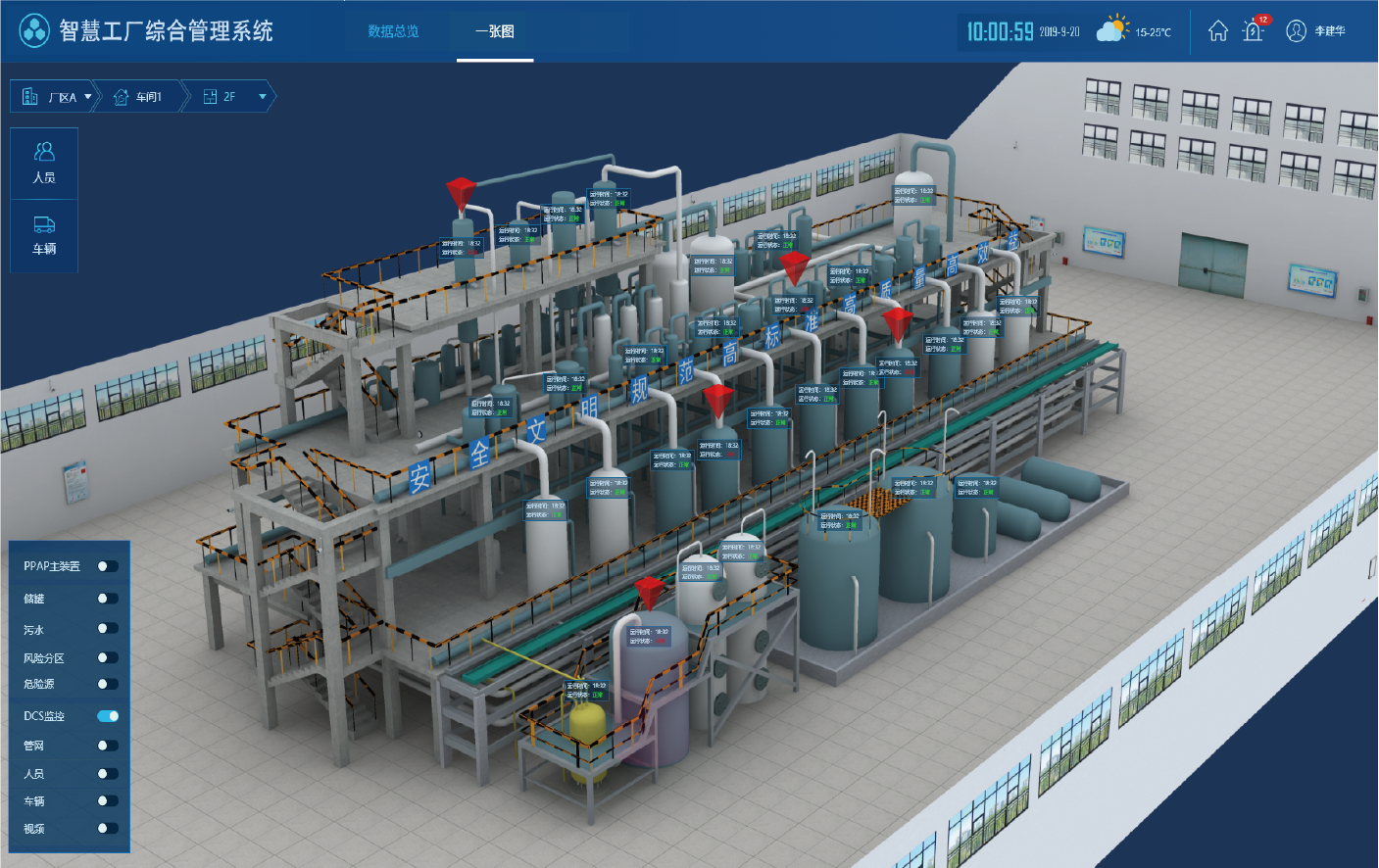

從自動化控制系統中采集生產數據，通過對數據進行過濾、儲存、分析，將危險化學品儲罐及重點監管危險化學工藝的溫度、壓力、液位等工藝參數的實時數據及報警信息在3D模型上實時展示，及時掌握車間生產的安全信息。

3.安環管理

通過實施安全應急管理信息平臺，幫助企業構建一個集實時監控、風險預測、事故處置、安全管理于一體的安全中心，能有效地對企業整體安全狀況進行全方位的實時監測，給安環部門提供及時的預警信息和合理的工作指導。

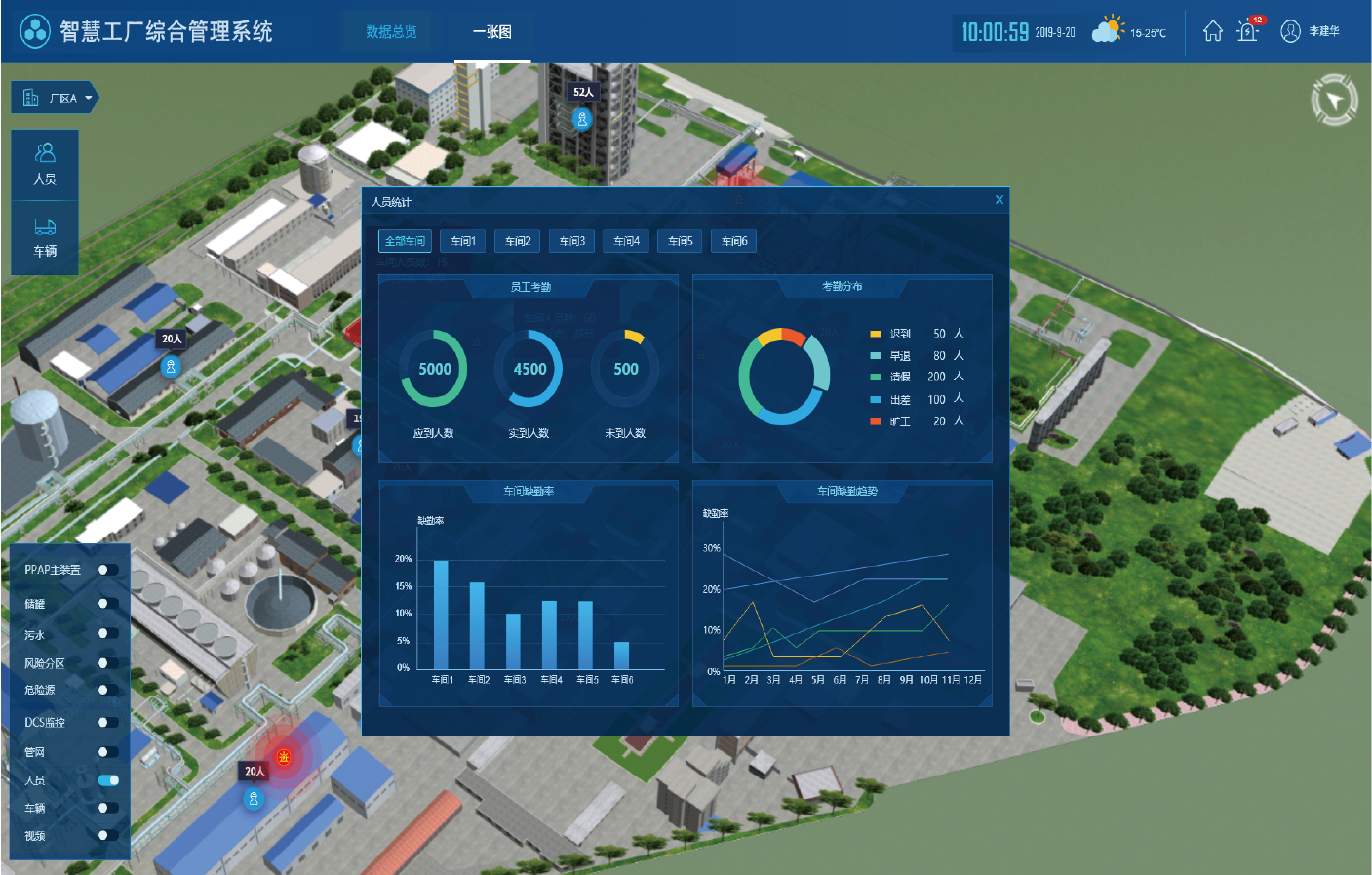

4.人員定位

基于低功耗藍牙（BLE）的精準定位系統，通過在廠區內部署藍牙信標和基站，將人員門禁卡替換為藍牙定位卡，可實現基于人員定位的安全管理。

5.車輛管理

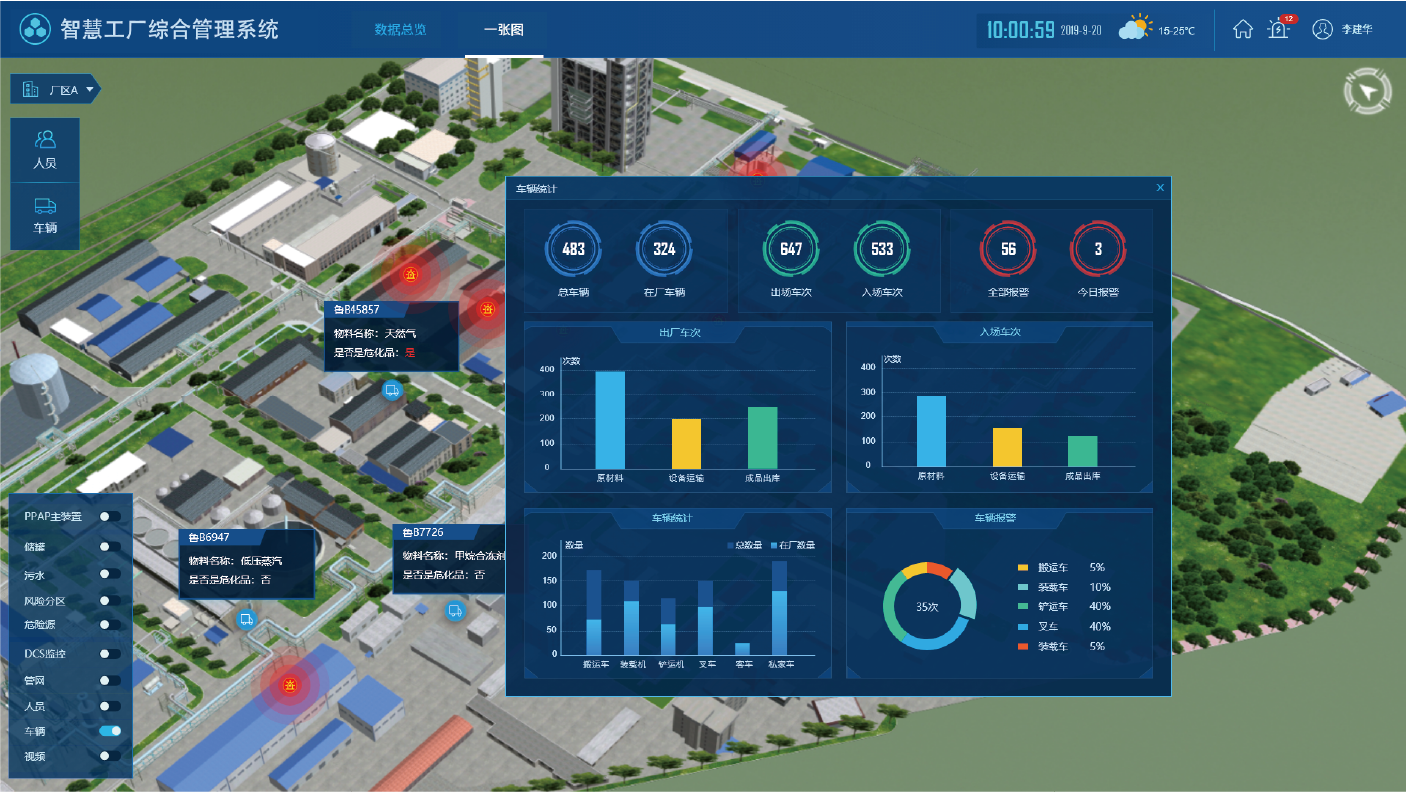

管理車輛在廠區內部的實時位置，大門設置車輛道閘與車牌識別和企業的考勤系統關聯，在監控端能夠看到車輛軌跡、車牌信息、運載品信息，尤其是危化品車輛提醒。

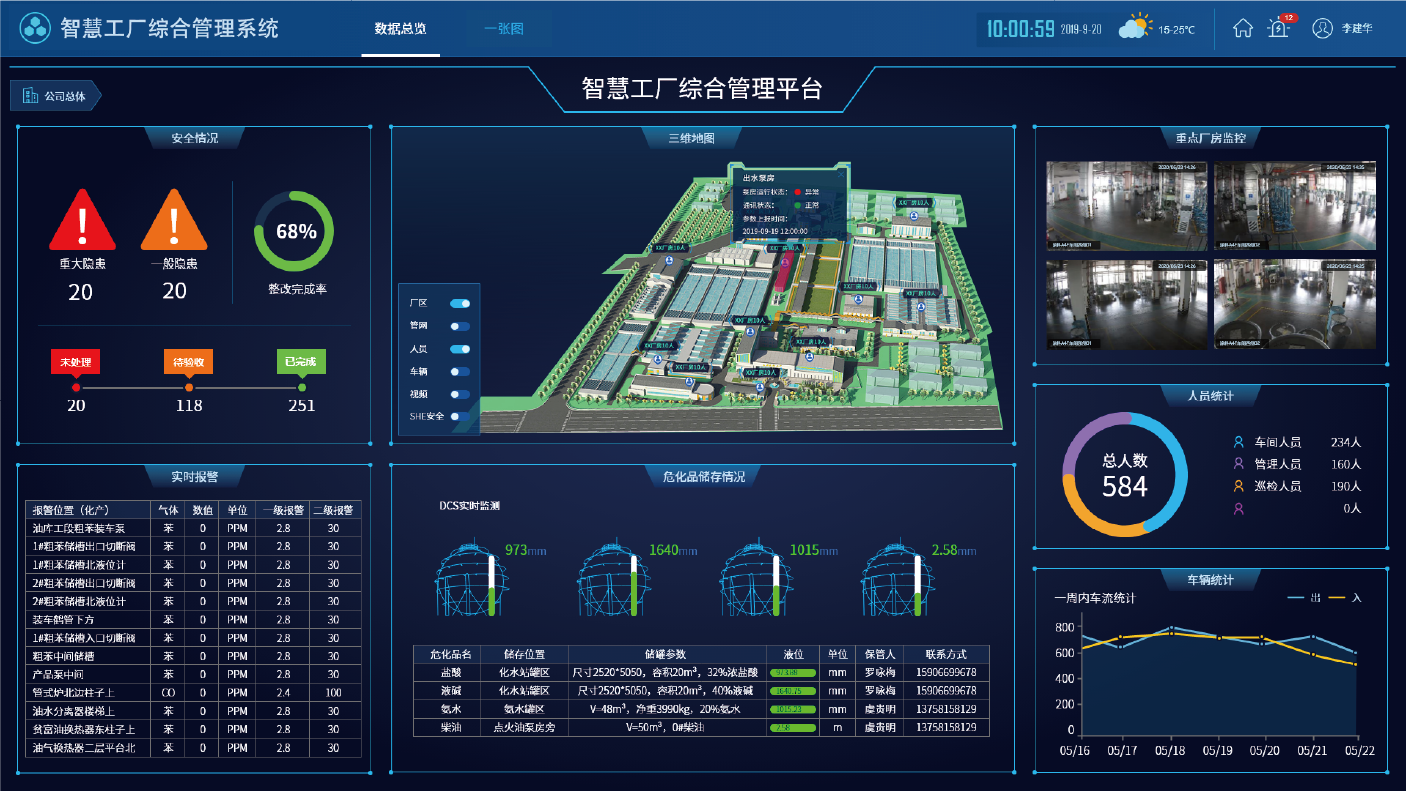

6.領導駕駛艙

系統將結合實時 DCS 數據、安環數據、人員定位數據、車輛數據等，在三維地圖的基礎上進行綜合展示。

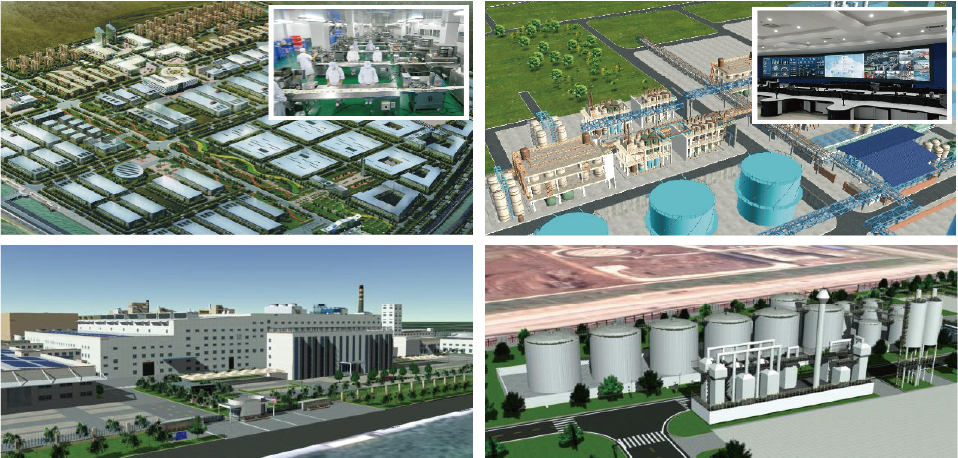

7.VR展示

VR虛擬現實展示是將自主的三維軟件技術與虛擬現實硬件技術相結合，形成了集多源信息融合、交互式三維動態實景和實體行為于一體的高仿真系統展示功能，效果逼真、自然、豐富，廣泛應用于車間工作、設備儀器、工廠環境等可視化展示?？墒贵w驗者沉浸在高度仿真的環境中，提高成果評價的客觀性和預見性，賦予成果展示以新的意義。

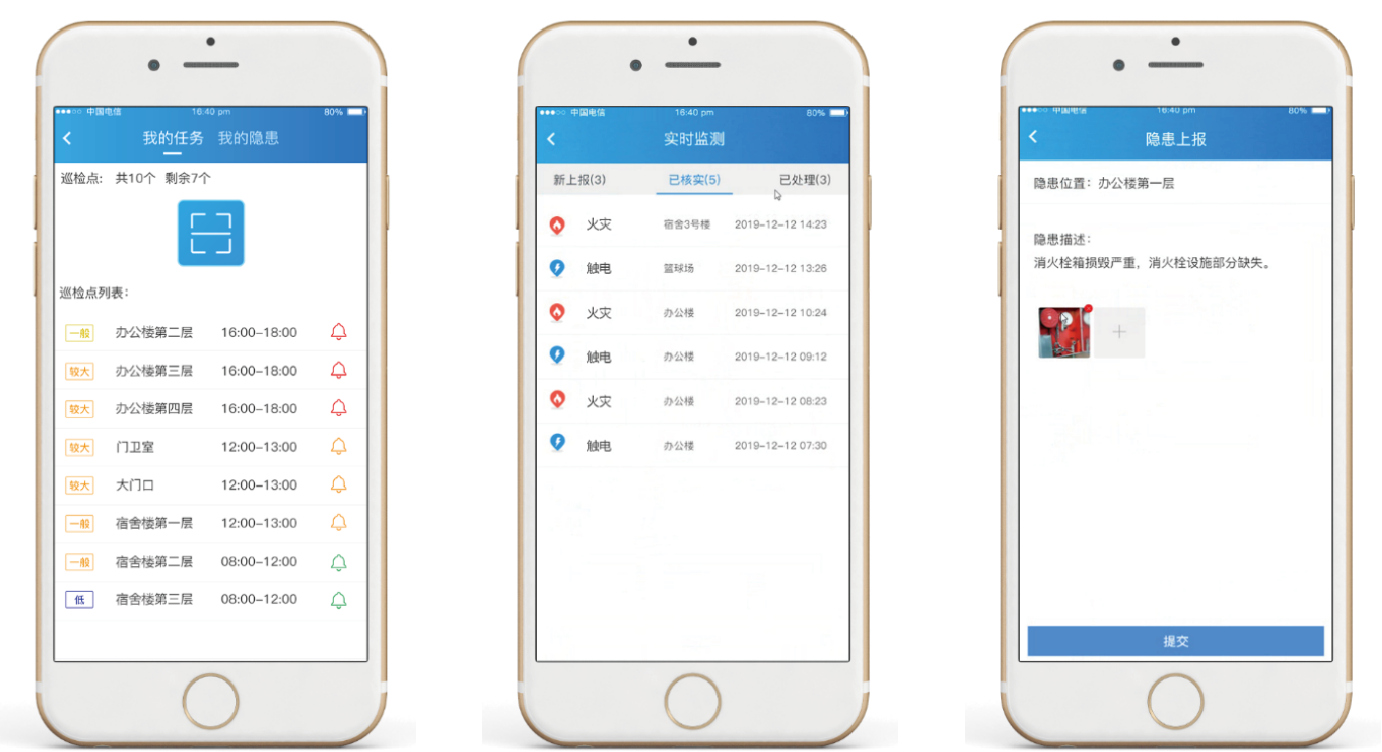

8.手機APP、移動平板

基于移動APP系統，為領導、巡查人員、作業人員等不同用戶群體提供全新的廠區安全管理模式，可對廠區視頻監控信息、風險清單、設備監控信息、人員軌跡信息、車輛軌跡信息、工藝流程等各類信息進行三維瀏覽查看，巡查責任人借助手機APP接收任務指派、掃描二維碼、發現并上報隱患，定時、定點、定崗的開展日常廠區安全巡查工作。

功能亮點

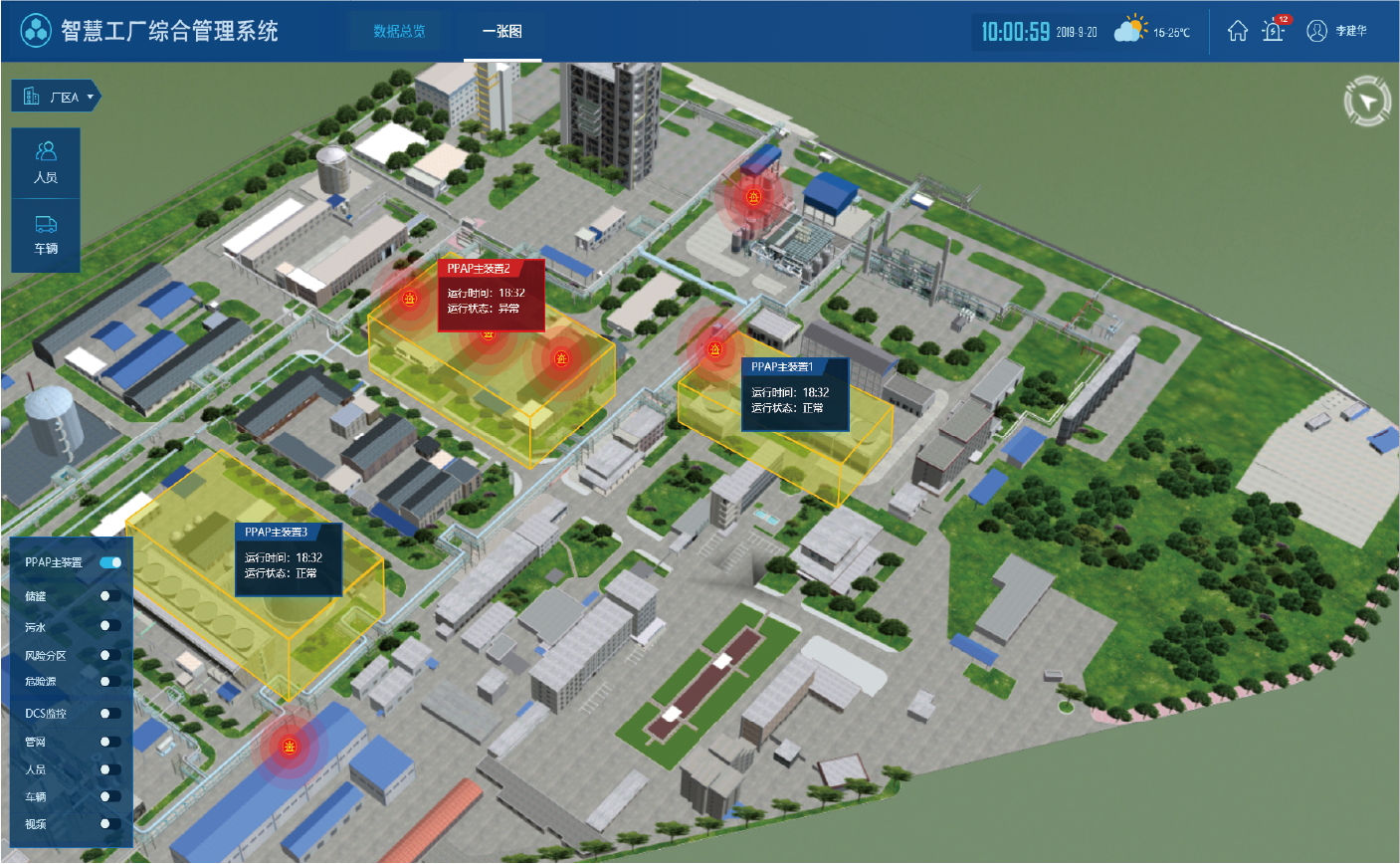

1.生產過程監控 —— 流程監控

系統接入了全廠各個控制系統的實時數據，增加更多控制系統的整體畫面，以體現系統的數據整合優勢。流程圖可上直觀的顯示設備流程圖、各設備的狀態及各節點的數據。用戶可在流程圖中對各子系統的運行狀態進行最直觀的監視。

2.人員定位 —— 追蹤、軌跡查詢

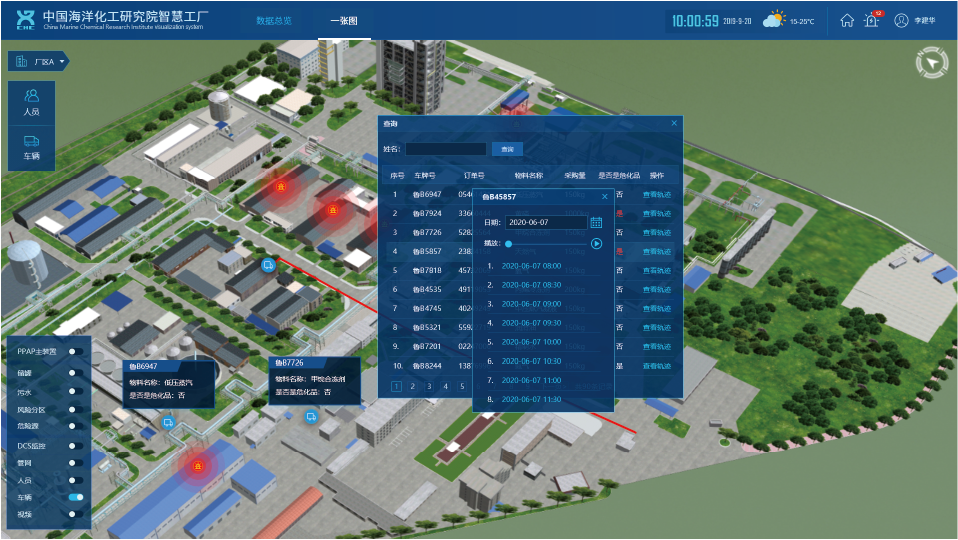

可選定人員圖層、車輛圖層，后選取制定對象查看人員軌跡、車輛軌跡。

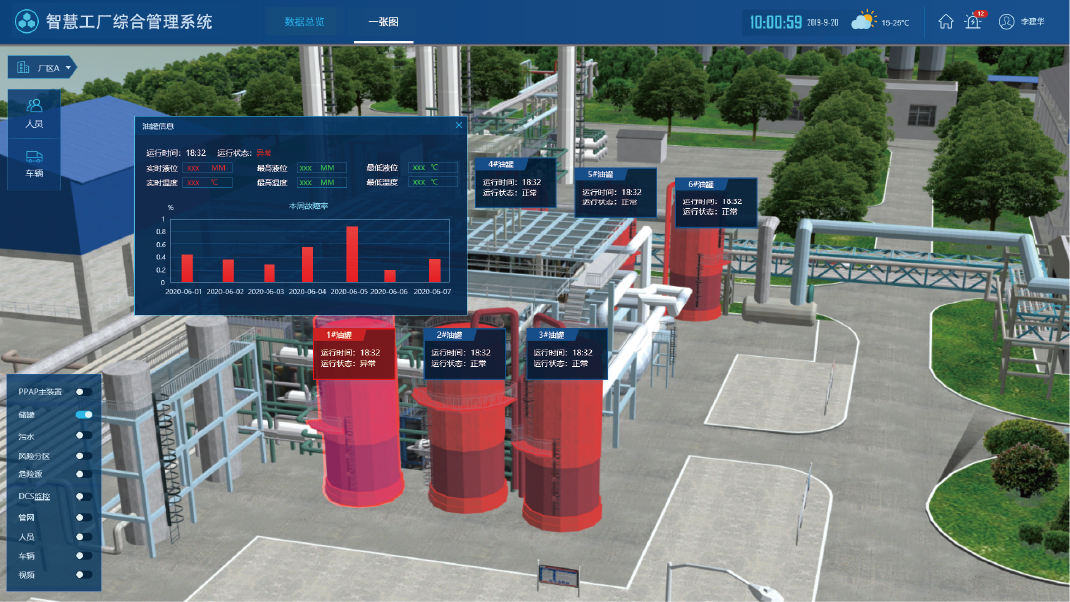

3.全要素綜合展示 —— DCS信息

將 DCS 流程圖信息進行實時展示，并支持遠程實時趨勢查看、報警提醒。

4.全要素綜合展示 —— 三維可視化設計

實現真3D的數據對象和要素與2D數據的一體化疊加展示。

5.安環管理 —— 數據采集

記錄重要參數的實時顯示，并根據限值進行檢測，同時還可分析趨勢，提供精確、及時的生產過程信息。通過定制組合測點來顯示歷史趨勢，輔助分析。

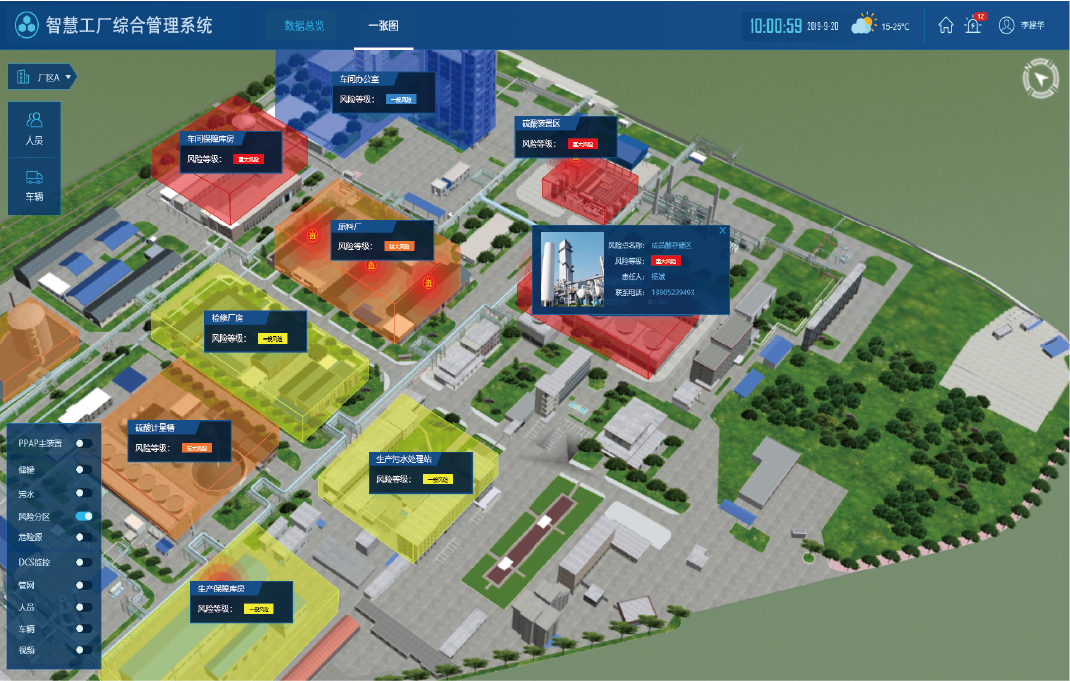

6.安環管理 —— 風險四色圖

系統根據風險分級管控的結果，結合 GIS 地圖，利用風險矩陣法（LS）和安全檢查表法（SCL）確定風險程度，分為重大風險、較大風險、一般風險、低風險四種。并分別用紅、橙、黃、藍四色表示，自動將生產設施、作業場所等區域存在的不同等級風險標示在總平面布置圖和地理坐標圖上，實現企業安全生產風險隱患“一張圖”可視化展示。

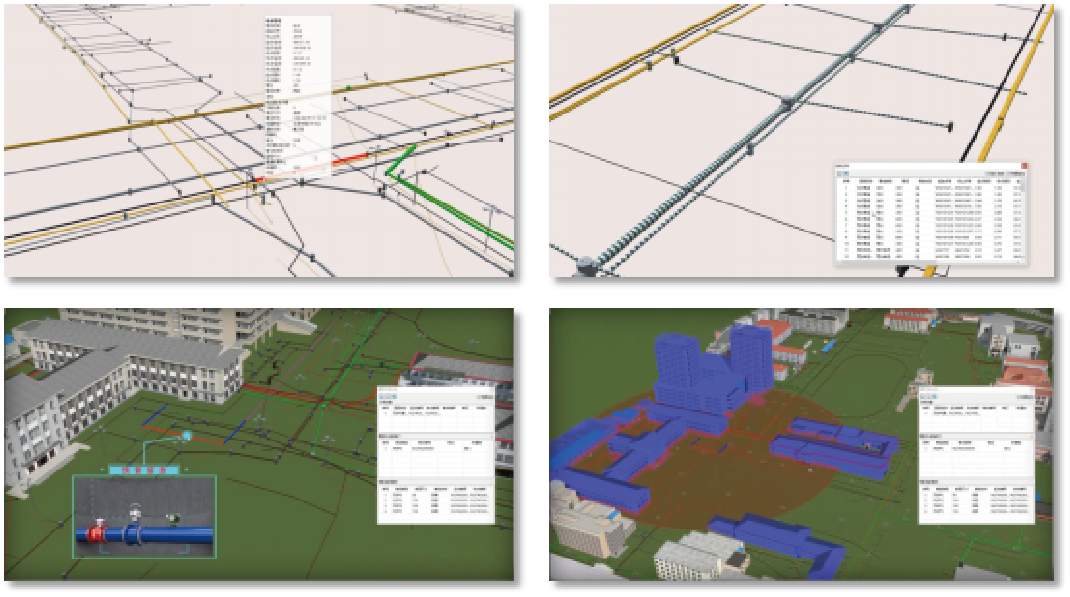

7.安環管理 —— 地下管線

通過平臺，利用感知網絡和數據分析，可以直觀顯示廠區內給水、排水和消防水管線的平面位置、高程、埋深、流向、規格、材質、管線性質、敷設時間及管線附屬構筑物信息。

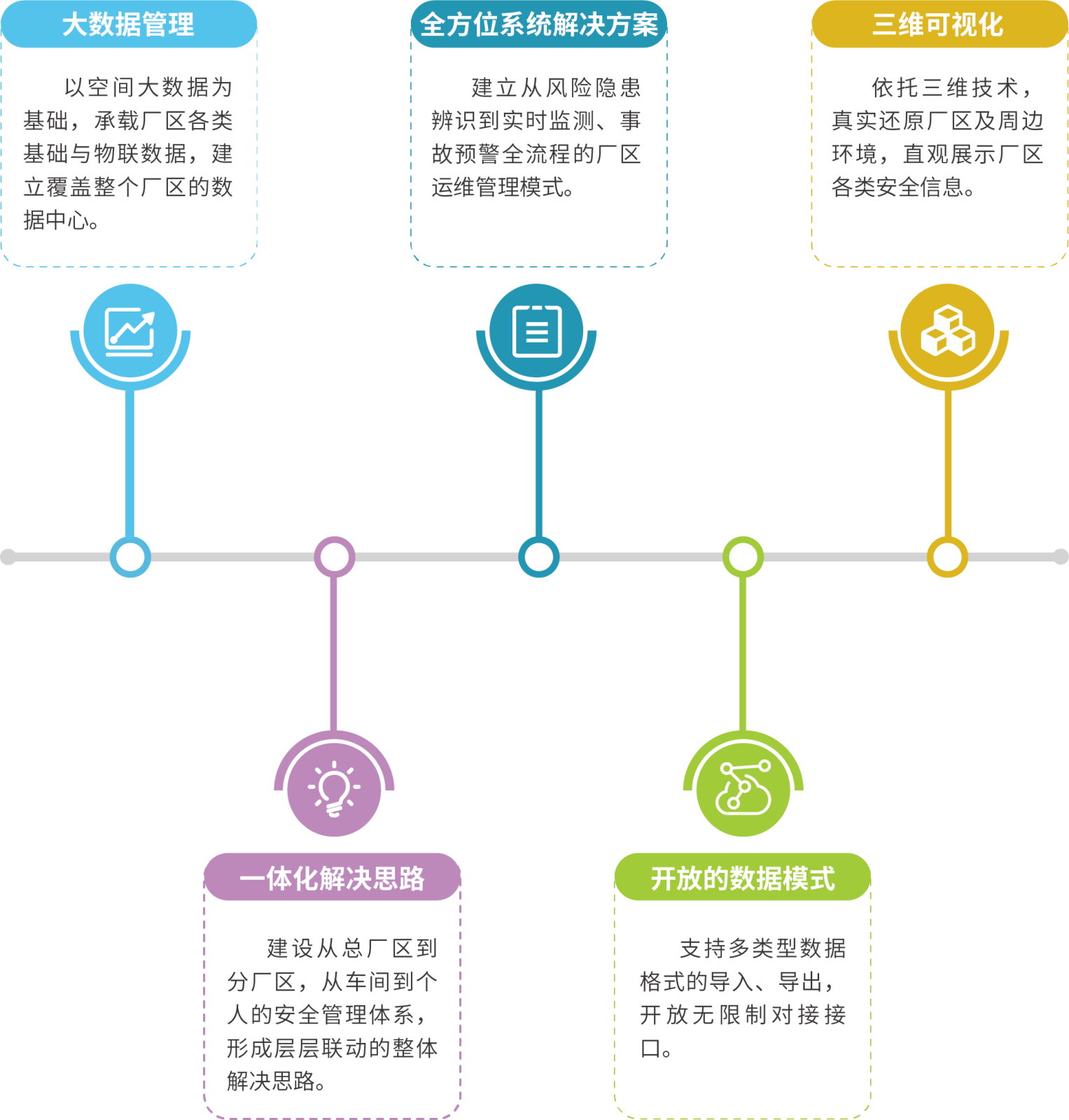

系統特點
