背景

地下管線是城市重要基礎設施，是城市規劃建設的重要基礎信息，是城市賴以生存和發展的物質基礎，被稱為城市的“生命線”。隨著城市化建設進程的加快，廊坊市地下管線逐年增多，城市建設中地上和地下矛盾越來越突出。

隨著地下空間應用的不斷深入，二維地下空間系統無法表達三維實體的空間形態與實體間的三維空間拓?fù)潢P(guān)系，難以取得令人滿意的效果；“三維數字管線”可在三維地下空間信息系統的虛擬現實技術與三維建模等技術支持下，對地下管網實現可視化展示，也是智慧城市建設的發展需要，因而，為更好地實現對地下管線數據有效管理和共享應用，建立廊坊市三維管線系統是城市地下管線和地下空間管理的必然趨勢。

項目概述

廊坊市城鄉規劃局三維管線系統中包含8大類24小類、共計31家權屬單位的地下管線數據，總長度為5941.6公里。

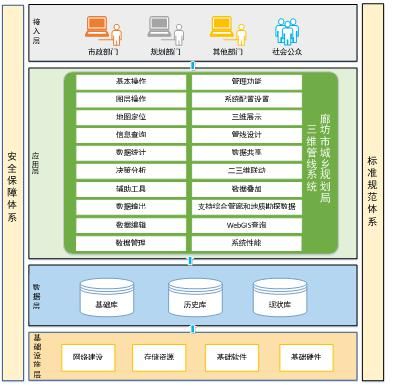

系統采用層次化設計思想，面向服務（SOA）的理念和技術進行建設。實現不同層次間的相互獨立性，保障系統的高度穩定性、實用性和可擴展性。在安全保障體系和標準規范體系的支撐下，該系統由基礎設施層、數據層、應用層和接入層四層結構組成。

建設目標如下：

1.建設涵蓋全面的地下管線數據庫；

2.搭建功能豐富強大的三維管線系統；

3.實現廊坊市地下管線統一規劃、科學管理

建設內容

系統采取C/S+B/S模式；利用先進成熟的計算機和通訊技術，構建連接各相關部門和權屬單位的數據管理中心，形成覆蓋專用網絡的分布式應用和集中管理的平臺，并實現下述功能：

1.圖層操作

系統提供登錄、特定場景管理、打開/關閉圖層、加載圖層、全部關閉和退出系統等功能。

2.管理功能

包括用戶管理、用戶組管理、權限管理、當前用戶口令修改、日志審計等用戶基本管理功能。

3.系統配置

提供LOD動態渲染設置、地圖窗口參數據設置、啟動參數設置、目錄參數據設置、樣式符號設置、標注設置、圖層維護等功能。

4.地圖定位

系統提供地圖定位模塊，按圖幅、單位名、坐標、道路、道路中心線、興趣點、交叉口、鷹眼等定位功能，為業務辦公人員提供可靠的地圖定位手段。

5.查詢統計

系統提供強大的查詢統計功能，可以按照自定義范圍、興趣點、道路、道路交叉口、圖幅、工程范圍線、組合查詢等多種方式進行查詢統計，結果以餅狀圖、報表、柱狀圖等多種形式展示。

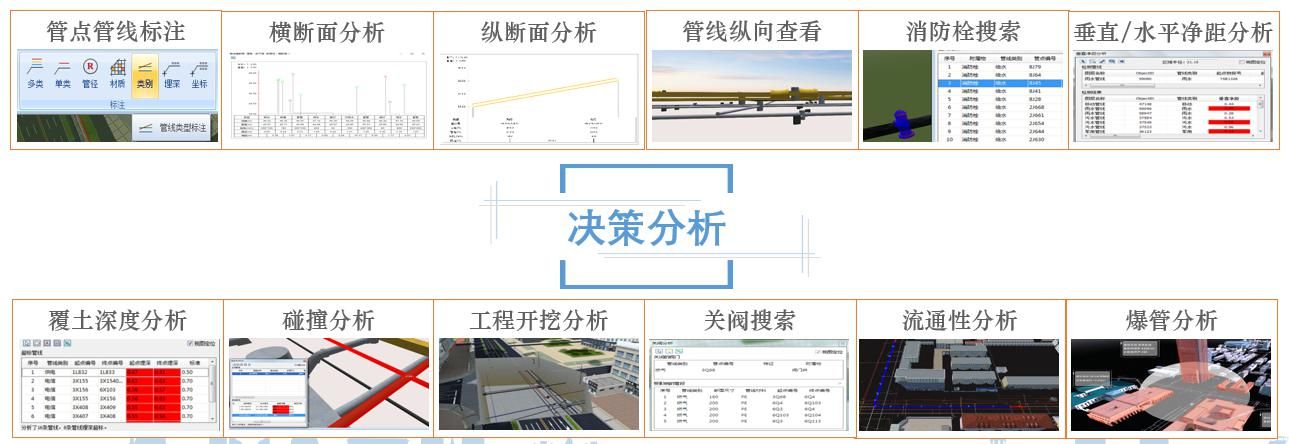

6.決策分析（管線標注、管點標注）

系統提供強大的輔助分析功能，包括橫縱斷面分析、管線縱向查看、消防栓搜索、垂直凈距分析、水平凈距分析、覆土深度分析、碰撞分析、工程開挖分析、關閥搜索、流通性分析、泄露擴散模擬，動態剖面分析、爆管分析等功能。

7.數據輸出

系統提供劃定區域、指定坐標區域、指定圖幅區域、選擇集區域等數據導出方式、導出格式包括：*.dwg、*.mdb、*.shp、*.jpg、*.png等。

8.數據管理

系統提供數據管理功能，包括數據更新入庫、容災備份、歷史數據恢復、數據版本控制等功能，既可以實現對管線數據的編輯維護，也可以定期對管線數據進行備份。

9.數據共享

系統提供共享外發模塊，各管線權屬單位連接服務端，進行數據瀏覽、查詢統計、應用分析。系統管理人員能夠進行多級別用戶的管理，對權屬單位設置訪問權限，權屬單位只能訪問已開通權限的數據內容，同時可進行數據流量的監控和安全保密，從而實現數據資源共享。

10.三維展示

系統提供三維展示功能，模擬顯示地上、地下的所有管線、建（構）筑物、道路、地形等，實現地上地下一體化管理。

11.管線設計

系統提供管線輔助設計功能，可以參照現狀管線，在系統內快速設計管線，系統自動生成適建緩沖區，給出調整方案，生成適建路由，并實現竣工成果數據和設計數據的疊加對比，互相驗證；系統的設計方案可直接輸出使用。

12.二三維聯動

系統可實現二維、三維雙視窗聯動展示，數據實時同步。

成效

三維管線系統建設改變了廊坊市地下管線信息管理薄弱的現狀，而且有利于全面提高廊坊市的規劃管理能力，為城市的未來發展提供強大的動力支持。

1、實現地下管線數據資源的高效共享和更新維護。

2、改變規劃人員的辦公技術條件，提高辦事效率。

3、提升地下管線管理水平，減少“馬路拉鏈”現象。

4、推動規劃手段革新，提高政府宏觀決策能力。
